Les systèmes d’alimentation hors réseau et de secours modernes exigent un matériel combinant une conversion CA stable, une charge de batterie intégrée et des protections électriques complètes. Cet article explore les fonctionnalités de base, les scénarios de déploiement pratiques, les mécanismes de protection intégrés et les capacités de communication du matériel onduleur-chargeur tout-en-un, aidant ainsi les constructeurs de systèmes et les utilisateurs finaux à comprendre les critères clés lors de la sélection d'unités de conversion de puissance combinées DC-AC pour les sites distants, les installations mobiles et les applications de sauvegarde à domicile.
- 1. Comprendre les principes fondamentaux de l’unité combinée onduleur-chargeur
- 2. Qualité de la forme d'onde de sortie et compatibilité de charge réelle
- 3. Système de charge intégré et gestion de la batterie en trois étapes
- 4. Performances de transfert ATS et continuité du système pendant les changements de puissance
- 5. Couches de protection intégrées pour une fiabilité opérationnelle à long terme
- 6. Ports de communication matériels et possibilités de surveillance à distance
- 7. Environnements d'exploitation appropriés et notes d'installation mécanique
- 8. Questions techniques fréquemment posées
- 9. Réflexions finales pour les intégrateurs de systèmes

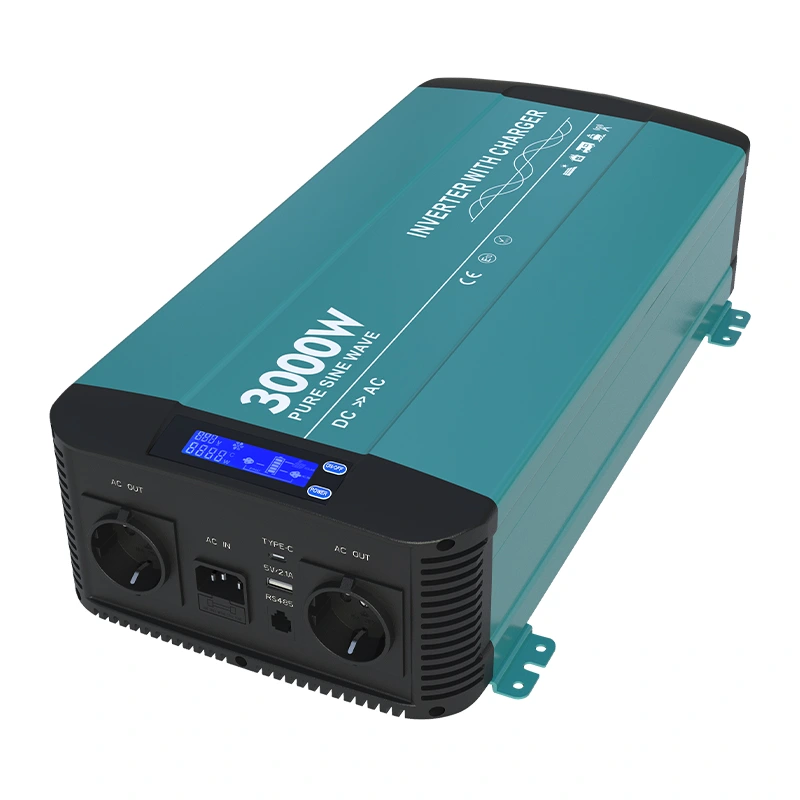

De nombreuses installations électriques à distance sont confrontées à des difficultés lors de la coordination d'onduleurs séparés et de chargeurs de batterie externes, car une synchronisation inadaptée ou des seuils de tension incompatibles peuvent dégrader la santé de la batterie et réduire la stabilité globale du système.Onduleur à onde sinusoïdale pure 3000w avec chargeur HK3000PCfusionne l'inversion DC-AC et le chargement de batterie AC-DC dans un seul châssis compact, éliminant ainsi la complexité de la coordination de plusieurs composants d'alimentation discrets pour les projets d'alimentation hors réseau, mobiles ou de secours. Les unités tout-en-un rationalisent les schémas de câblage et réduisent les points de défaillance au sein de la chaîne énergétique, ce qui apporte des avantages tangibles aux utilisateurs travaillant dans des camping-cars, des sites de travail distants et des configurations de secours résidentielles où la disponibilité continue de l'énergie revêt une grande importance pratique. Lors de l'assemblage de systèmes d'alimentation autonomes, chaque câble ajouté et chaque dispositif séparé crée des points faibles potentiels. Les architectures matérielles consolidées méritent donc une attention particulière lors des phases de planification.
1. Comprendre les principes fondamentaux de l’unité combinée onduleur-chargeur
Un onduleur-chargeur combiné remplit deux rôles principaux au sein d’un écosystème électrique basé sur le stockage. Premièrement, il utilise le courant continu stocké dans des batteries au plomb ou au lithium et le convertit en courant alternatif répondant aux spécifications standard des équipements électriques domestiques. Deuxièmement, chaque fois qu'une source CA externe devient accessible, le circuit du chargeur intégré tire son énergie du réseau ou du générateur pour recharger automatiquement les batteries connectées. Cette conception à double rôle élimine la nécessité pour les utilisateurs de basculer manuellement entre le matériel de chargeur autonome et les modules onduleurs.
- Basculement fluide entre les flux de travail d'inversion alimentés par batterie et de charge sur secteur
- Panneau LCD unifié pour visualiser les mesures critiques d'exécution, y compris les lectures de tension et de puissance
- Disjoncteur CA intégré intégré au chemin d'entrée CA principal pour une sécurité supplémentaire du circuit
- Ports USB‑A et Type‑C dédiés offrant un chargement direct et pratique des appareils basse tension
Les dimensions physiques et le poids jouent un rôle important pour les installateurs. L'unité occupe 489 × 252 × 118 millimètres et pèse 8,8 kilogrammes, ce qui rend le déploiement mural possible pour les boîtiers fixes et mobiles. Les supports de montage intégrés au boîtier métallique simplifient la fixation sécurisée sur des surfaces solides, que les utilisateurs configurent le matériel dans des placards utilitaires, des compartiments de véhicule ou des armoires extérieures abritées. Un dégagement approprié autour des grilles de ventilation doit toujours être maintenu ; un flux d'air obstrué déclenchera des protections thermiques et limitera la capacité de sortie disponible sous de lourdes charges de fonctionnement.
2. Qualité de la forme d'onde de sortie et compatibilité de charge réelle
La sortie sinusoïdale pure constitue l'un des différenciateurs les plus importants par rapport aux alternatives sinusoïdales modifiées. La distorsion harmonique totale maintenue en dessous de cinq pour cent reproduit les caractéristiques de forme d'onde fournies par le secteur public. Cela est très important lors du fonctionnement d’appareils électroniques grand public sensibles, de moteurs inductifs, de compresseurs de réfrigération et d’équipements de laboratoire. Les appareils contenant des enroulements de moteur ou des cartes de commande internes complexes chauffent souvent plus, produisent du bruit supplémentaire ou présentent une durée de vie réduite lorsqu'ils sont alimentés par des signaux de puissance sinusoïdaux modifiés déformés.
La puissance continue nominale atteint 3 000 watts avec une capacité de surtension atteignant 6 000 watts soutenue pendant des intervalles de deux secondes. L'indice de surtension gère le courant d'appel élevé qui se produit dès que les appareils inductifs commencent à faire tourner leurs moteurs. Sans marge de surtension adéquate, les onduleurs peuvent déclencher les protections contre les surcharges chaque fois que les compresseurs, les pompes à eau ou les moteurs de machine à laver tentent des cycles de démarrage. Les options de tension de sortie configurables en usine couvrent les familles 100-120VAC et 200-240VAC ainsi que des paramètres de fréquence sélectionnables de 50 Hz ou 60 Hz pour correspondre aux normes électriques régionales. L'efficacité de conversion minimale à pleine charge s'élève à 89 pour cent, tandis que l'efficacité opérationnelle maximale grimpe jusqu'à 92 pour cent. Une efficacité plus élevée se traduit par moins de gaspillage d’énergie sous forme de chaleur, préservant ainsi la capacité stockée de la batterie pour les charges réelles de l’utilisateur final au lieu des pertes thermiques à l’intérieur de l’électronique de puissance.
Onduleur à onde sinusoïdale pure 3000w avec chargeur HK3000PCprend en charge une isolation galvanique complète entre les circuits d'entrée CC et de sortie CA. L'isolation complète entrée-sortie ajoute une couche de sécurité importante, limitant la propagation des défauts en cas de défauts à la terre ou d'erreurs de câblage à l'intérieur des circuits de batterie connectés. Cette fonction d'isolation reçoit de nombreux éloges de la part des installateurs professionnels qui construisent des systèmes pour des endroits présentant des risques élevés en matière de sécurité électrique, tels que les environnements marins et les applications de véhicules mobiles où la condensation et les vibrations augmentent les risques de courts-circuits accidentels.
| Paramètre de performances | Valeur de spécification |
|---|---|
| Puissance de sortie CA continue | 3000W ±5% |
| Durée de la puissance de pointe | 6000W pendant 2 secondes |
| Distorsion harmonique totale | En dessous de 5 % |
| Efficacité minimale à pleine charge | 89% |
| Efficacité globale maximale | Jusqu'à 92% |
3. Système de charge intégré et gestion de la batterie en trois étapes
Le chargeur AC‑DC interne suit une logique de charge classique en trois étapes : phase de courant constant de masse, phase de tension constante d'absorption et phase de maintien du flotteur. Ce profil de charge bien établi optimise les cycles de recharge pour les compositions chimiques des batteries au plomb. Pendant la phase de masse, le chargeur fournit le courant maximum autorisé pour augmenter rapidement la tension de la batterie. Une fois le seuil de tension d'absorption cible atteint, l'unité passe à l'étape d'absorption, maintenant une tension constante tandis que le courant de charge diminue naturellement. Lorsque le courant tombe à environ dix pour cent de l'amplitude de charge nominale, le matériel entre en phase de flottement, appliquant une tension de maintenance plus faible pour contrecarrer l'autodécharge sans surcharger les plaques des cellules.
La correction du facteur de puissance atteint des valeurs supérieures à 0,95 sous charge de charge maximale. Un facteur de puissance élevé réduit la consommation de puissance réactive provenant de la source CA, ce qui impose une demande plus douce aux générateurs portables ou aux prises de réseau à capacité limitée. L'entrée CA accepte une large plage de tension secteur ; pour la variante 230VAC, la fenêtre d'entrée AC opérationnelle s'étend de 180VAC jusqu'à 260VAC. Une large tolérance d'entrée signifie que le chargeur peut continuer à fonctionner même lorsque la sortie du générateur dérive en dehors des valeurs nominales idéales, ce qui se produit fréquemment sur le matériel de générateur portable fonctionnant dans des conditions de charge fluctuantes.
Le courant de charge maximum diffère selon la variante de tension d'entrée CC. Les modèles CC de douze volts prennent en charge une sortie de charge jusqu'à quarante ampères, tandis que les versions CC de vingt-quatre volts offrent une sortie de charge jusqu'à vingt ampères. Les concepteurs de systèmes doivent faire correspondre le courant maximum du chargeur au taux de charge recommandé publié par les fabricants de batteries. Des courants de charge trop élevés accélèrent la dégradation de la batterie ; à l’inverse, un courant de charge sous-dimensionné prolonge inutilement les temps de recharge. Une association minutieuse de la capacité du parc de batteries avec la capacité du chargeur garantit des performances optimales de durée de vie de la batterie à long terme.
4. Performances de transfert ATS et continuité du système pendant les changements de puissance
Le commutateur de transfert automatique (ATS) intégré gère la commutation entre l'alimentation CA dérivée de la batterie et l'alimentation secteur externe entrante. Le temps de transfert est inférieur à 16 millisecondes. La plupart des appareils électroménagers courants tolèrent de brèves interruptions de cette ampleur sans s'éteindre complètement. Cette caractéristique offre une continuité proche du niveau UPS pour de nombreuses charges connectées. Les utilisateurs doivent garder à l’esprit que certains matériels informatiques industriels hautement sensibles peuvent encore nécessiter des unités UPS véritablement en ligne supplémentaires en amont si un transfert de zéro milliseconde devient une exigence opérationnelle absolue.
Le matériel de relais interne gère les tâches de commutation de circuits physiques. Les valeurs nominales des relais diffèrent selon les variantes de produits : les configurations 110 V CA mettent en œuvre des relais de 30 A et les modèles 230 V CA déploient des relais de 16 A. Le disjoncteur CA intégré côté entrée secteur offre une protection contre les surintensités de déconnexion pour l'alimentation CA entrante, complétant ainsi la sécurité du relais. Lorsque l'alimentation secteur revient après une panne, la logique ATS achemine automatiquement les charges vers une source CA externe, activant simultanément le circuit de chargeur interne pour reconstituer les réserves d'énergie de la batterie. Ce comportement sans intervention rend le matériel bien adapté aux installations distantes sans surveillance où les opérateurs humains ne peuvent pas répondre rapidement aux événements de restauration du réseau.
5. Couches de protection intégrées pour une fiabilité opérationnelle à long terme
Une suite de protection multicouche robuste protège à la fois le matériel de l'onduleur-chargeur lui-même ainsi que la batterie et l'équipement de charge connectés. Du côté de l'entrée CC, les protections couvrent la défense contre l'inversion de polarité via un fusible interne, la coupure basse tension et les conditions d'arrêt en cas de surtension. La protection contre l'inversion de polarité offre une défense essentielle contre les erreurs de câblage de l'installateur lors de la connexion de câbles de batterie de gros calibre. Sans une telle protection, les bornes de batterie inversées peuvent détruire définitivement l’électronique de conversion de puissance en quelques instants.
Du côté de la sortie CA, l'unité réagit aux occurrences de court-circuit, aux situations de surcharge soutenue et aux événements de surchauffe interne. Chaque fois que la température interne dépasse le plafond de fonctionnement sûr, la protection thermique déclenche une procédure d'arrêt pour éviter des dommages permanents aux composants. Les ventilateurs de refroidissement régulés en température et en charge ajustent la vitesse de rotation de manière dynamique. Les ventilateurs ne tournent plus vite que sous une charge de travail importante ou une température interne élevée ; dans des conditions de faible charge, le bruit du ventilateur reste minime, un avantage important pour les installations résidentielles intérieures ou les cabines où le confort acoustique est important pour les occupants.
Chaque condition de protection déclenche des signaux de retour visibles via l'écran LCD du panneau avant, permettant un dépannage sans ouvrir le boîtier de l'équipement. La possibilité de lire les codes d'erreur directement à partir de l'écran local accélère le travail de diagnostic des techniciens sur site qui interviennent sur les sites électriques distants.Onduleur à onde sinusoïdale pure 3000w avec chargeur HK3000PCconsolide de nombreuses réponses de protection différentes au sein d'une seule unité, éliminant ainsi la nécessité d'empiler de nombreux modules de protection externes séparés autour de l'architecture du système électrique.
6. Ports de communication matériels et possibilités de surveillance à distance
Un port de communication RS‑485 avec connecteur physique de type RJ‑11 permet une capacité de surveillance à distance. Les utilisateurs peuvent éventuellement connecter un panneau de commande LCD externe à distance placé à l'écart du châssis principal de l'onduleur-chargeur. Cela s'avère pratique pour les installations où le matériel d'alimentation principal se trouve à l'intérieur de compartiments de rangement au sous-sol ou d'armoires utilitaires, tandis que les opérateurs souhaitent observer les lectures d'état des espaces de vie. La connectivité Ethernet existe en tant que mise à niveau facultative pour les configurations de supervision plus avancées.
Grâce au bus RS‑485, les systèmes de surveillance hôtes peuvent extraire des ensembles de données en temps réel, notamment la tension de la batterie, la puissance de sortie, les indicateurs de mode de fonctionnement et les indicateurs de défaut actif. Pour les intégrateurs de systèmes qui construisent des déploiements de micro-réseaux plus importants, cela ouvre la voie à l’intégration du matériel dans des plates-formes de surveillance de site de niveau supérieur. Gardez à l'esprit que les pratiques de câblage RS‑485 doivent respecter les directives de l'industrie en matière de signalisation différentielle longue distance ; une sélection appropriée des câbles et une mise à la terre permettent d'éviter la corruption des données causée par le bruit électrique provenant des conducteurs d'alimentation à courant élevé à proximité.
7. Environnements d'exploitation appropriés et notes d'installation mécanique
La plage de température ambiante nominale à pleine charge s'étend de zéro degré Celsius à plus quarante degrés Celsius. Lorsque la température ambiante atteint soixante degrés Celsius, le matériel réduit automatiquement la capacité de sortie disponible jusqu'à soixante-dix pour cent de la puissance nominale. La fenêtre de température de stockage s'étend de zéro à soixante-dix degrés Celsius pour les périodes non opérationnelles. La tolérance d'humidité atteint un maximum de quatre-vingt-treize pour cent d'humidité relative dans des conditions environnementales sans condensation. La condensation représente un facteur de risque majeur ; les endroits soumis à la formation de rosée doivent assurer une ventilation adéquate pour garder les circuits imprimés internes au sec.
L’orientation de montage doit suivre les dessins mécaniques du fabricant. Maintenez un dégagement suffisant à proximité des ouvertures de ventilation du ventilateur afin que l'air chaud évacué puisse s'échapper librement. Évitez de sceller l'unité à l'intérieur d'une petite armoire entièrement fermée sans ventilation d'échappement dédiée, car la chaleur emprisonnée active un déclassement thermique et de fréquents événements d'arrêt de protection. Lors de la sélection du calibre du câble de batterie, tenez toujours compte des amplitudes de courant élevées côté CC associées à des niveaux de puissance de trois mille watts ; Les câbles sous-dimensionnés introduisent une chute de tension résistive excessive et créent des points de surchauffe dangereux le long des parcours de câblage.
8. Questions techniques fréquemment posées
Oui. Le circuit d'entrée CA acceptera la sortie de générateurs portables de taille appropriée. Maintenez la tension de sortie du générateur dans la fenêtre de fonctionnement d'entrée CA publiée. Soyez conscient de la capacité de surtension du générateur ; La puissance nominale continue du générateur doit largement dépasser la charge maximale et la consommation de charge CA auxiliaire appliquée simultanément aux bornes du générateur. Une sortie de mauvaise qualité du générateur avec des fluctuations de tension extrêmes peut déclencher des réponses de protection internes.
La courbe de charge native à absorption massive et flottante en trois étapes est conçue à l'origine pour les batteries au plomb inondées, AGM et de type gel. Lors du déploiement d'assemblages de batteries lithium-ion, les utilisateurs doivent vérifier la compatibilité du système de gestion de batterie par rapport aux points de consigne de tension du chargeur. Certains packs de lithium nécessitent des profils de charge modifiés ; dans de tels scénarios, un chargeur de batterie externe dédié peut s’avérer nécessaire.
Bien qu'un fusible interne à polarité inversée existe à l'intérieur de l'unité, les meilleures pratiques de l'industrie recommandent fortement d'installer un fusible à courant élevé directement sur le conducteur positif de la batterie, à une courte distance physique des bornes de la batterie. Ce fusible externe protège le câblage de la batterie lui-même en cas d'événements de court-circuit catastrophiques externes au boîtier de l'onduleur-chargeur.
L'isolation galvanique crée une séparation électrique entre le circuit CC de la batterie et les circuits de sortie CA. Cela inhibe le flux de courant de défaut entre les domaines lors d'incidents de défaut à la terre, améliore la sécurité au sein des installations mobiles et marines et réduit certaines catégories de couplage de bruit électrique entre le parc de batteries et les appareils côté CA connectés.
9. Réflexions finales pour les intégrateurs de systèmes
Le matériel onduleur-chargeur tout-en-un rationalise de nombreuses constructions de systèmes d'alimentation hors réseau et de secours en consolidant l'inversion, la charge de la batterie, la commutation de transfert automatique et de multiples fonctions de protection dans un seul châssis. Lors de l’évaluation du matériel de conversion de puissance, regardez au-delà des seuls chiffres de puissance en watts continus ; prenez le temps d'évaluer la capacité de gestion des surtensions, la pureté de la forme d'onde, l'intégralité des fonctions de protection intégrées, la synchronisation des commutateurs de transfert et les interfaces de surveillance disponibles. Chacune de ces spécifications façonne la fiabilité réelle des systèmes au quotidien.
Chaque projet de système électrique commence par un audit approfondi de la charge. Documentez la consommation en watts de chaque appareil censé fonctionner, notez les charges inductives avec des courants d'appel de démarrage importants et définissez les limites de profondeur de décharge de batterie acceptables avant de sélectionner la combinaison groupe de batteries et onduleur-chargeur. Une planification préalable réfléchie évite les frustrations opérationnelles une fois l’installation du matériel terminée.Onduleur à onde sinusoïdale pure 3000w avec chargeur HK3000PCconvient parfaitement aux projets nécessitant une puissance continue de trois mille watts tout en souhaitant une capacité de charge intégrée sans assembler un ensemble patchwork de composants distincts du système d'alimentation.
Pour obtenir une expérience de fabrication de qualité professionnelle derrière ce matériel, vous pouvez explorer les ressources publiées parNingbo Kosun nouvelle énergie Co., Ltd.La documentation technique, les dessins dimensionnels et les fiches techniques complètes fournissent davantage de détails aux évaluateurs techniques qui préparent la conception de systèmes.
